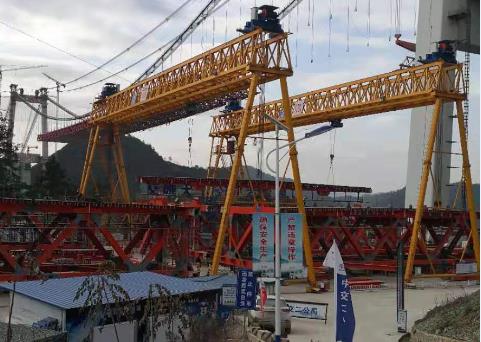

龍門吊輛車梁設計方案規格型號規定
①支腳聯接座間規格的明確：在支腳平面圖內，支腳水準交角一般為70-75度。將水準間距計算，設成：B1。支腳頂端中間的間距設成B2。則支腳聯接座間規格(設成B3)：
②大貨車走動輪中間規格(輪距)的明確：
⑴，先按支腳斜延伸線布局。
⑵，明確大貨車走動傳動系統組織尺寸。
⑶，角形軸榫座尺寸的明確。
⑷，**終算出大貨車走動輪中間規格(輪距)。
③輛車梁中南部構造：一般是綴板格構式雙圓鋼。5噸龍門吊一般為：18-22號圓鋼。
10噸龍門吊一般為：25-40號圓鋼。15噸龍門吊一般為：電焊焊接箱型。
④測算：
⑴，按帶懸壁的組合梁明確其抗壓強度。
⑵，撓度計算：許用值為：(1/400)*B4。(B4―輪距)
⑤構造**金屬薄板厚取：10mm。
⑥減速器橡膠支座底版**金屬薄板厚取：16mm。以考慮彎曲剛度的規定。
⑦支腳聯接板法蘭片板厚一般取：20mm。
⑧支腳聯接板法蘭片用地腳螺栓M20。法蘭片孔直徑：22。
